Contrôleur du pixel YM501

Contrôleur du pixel YM501

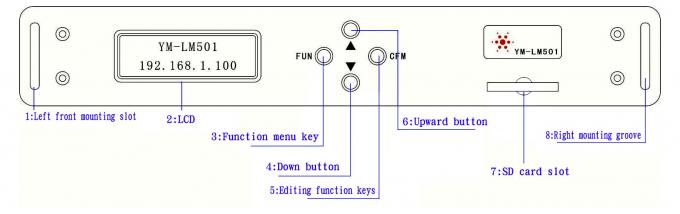

• Panneau avant

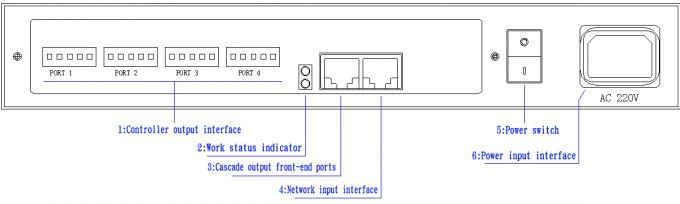

  Panneau arrière

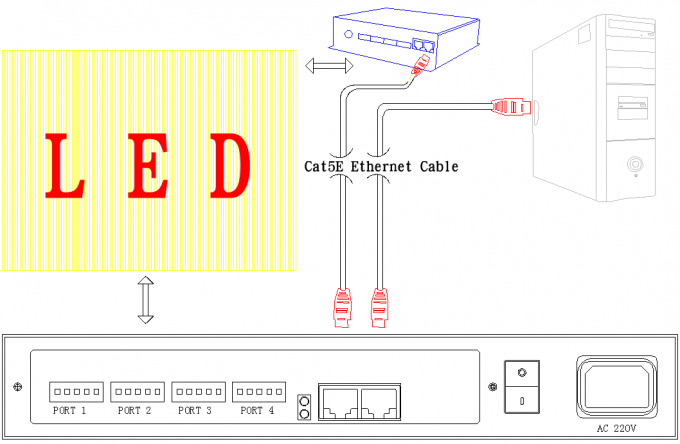

  2. connexions








  3. configuration système

  Configuration de système minimum :

  Unité centrale de traitement : Pentium XM 266 ; Mémoire : 64M ; L'espace : l'espace du disque dur de 700M

  Carte son : Compatible sain de Directx

  Graphiques : Direct3D compatible (16Mb ou plus)

  Configuration recommandée :

  Unité centrale de traitement : Pentium 400 ; Mémoire : 128Mb ; L'espace : l'espace du disque dur de 700M

  Carte son : Compatible sain de Directx

  Graphiques : Direct3D compatible (32Mb ou plus)

  4. arrangements

  4,1 arrangements de vitesse de playback

  Pressez l'AMUSEMENT pour écrire le menu d'arrangement de vitesse de playback ;

  La presse CFM à entrer éditent le mode ;

  Pressez ▲/▼ pour ajuster la vitesse ;

  Pressez CFM pour confirmer la vitesse ;

  Pressez l'amusement pour retourner à l'interface principale.

  4,2 ajustement d'éclat

  Pressez FUNà▲ pour écrire le menu d'arrangement d'éclat ;

  Pressez CFM pour entrer le mode d'édition ;

  Press▲/▼ pour ajuster l'éclat ;

  Pressez CFM pour confirmer ;

  Pressez l'AMUSEMENT pour renvoyer l'interface principale.

  4,3 ajustement d'horloge

  Pressez FUNà▲à▲ pour écrire le menu d'ajustement d'horloge ;

  La presse CFM à entrer éditent le mode ;

  Press▲/▼to ajustent l'horloge ;

  Pressez CFM pour confirmer ;

  Pressez l'AMUSEMENT pour retourner à l'interface principale.

  4,4 IP address

  Des IP address sont consistés par 4 chiffres décimaux (IP1.IP2.IP3.IP4), tels

  comme 192.168.1.1. L'IP address est l'un de paramètres importants de

  contrôleur, on lui montrera sur l'interface principale ensuite puissance-sur.

  PressFUNà▲à▲à▲ pour écrire le menu d'arrangement d'IP address, l'IP address actuel est

  montré dans l'écran ;

  La presse CFM pour écrire IP address1 éditent le mode ;

  Press▲/▼ pour ajuster IP address1 ;

  Pressez CFM pour confirmer IP address1, puis écrivez IP address2 éditent le mode ;

  Press▲/▼ pour ajuster IP address2 ;

  Pressez CFM pour confirmer IP address2, puis écrivez IP address3 éditent le mode ;

  Press▲/▼ pour ajuster IP address3 ;

  Pressez CFM pour confirmer IP address3, puis écrivez IP address4 éditent le mode ;

  Press▲/▼ pour ajuster IP address4 ;

  Pressez CFM pour confirmer IP address4, quatre IP address sont montrés dans l'écran ;

  Pressez l'AMUSEMENT pour retourner à l'interface principale.

  4,5 MAC address

  Le MAC address est consisté par six chiffres hexadécimaux

  (MAC1-MAC2-MAC3-MAC4-MAC5-MAC6), comme : 00-e0-b1-08-07-f3

  Pressez FUNà▲à▲à▲à▲ pour écrire l'arrangement de MAC address, le MAC address actuel

  est montré sur l'écran ;

  La presse CFM pour introduire l'adresse MAC1 éditent le mode ;

  Press▲/▼ pour modifier l'adresse MAC1 ;

  La presse CFM pour confirmer l'adresse MAC1, introduisent alors l'adresse MAC2 éditent le mode ;

  Pressez ▲/▼ pour modifier l'adresse MAC2 ;

  Pressez CFM pour confirmer l'adresse MAC2, puis écrivez MAC3address éditent le mode ;

  Press▲/▼ pour modifier l'adresse MAC3 ;

  La presse CFM pour confirmer l'adresse MAC3, introduisent alors l'adresse MAC4 éditent le mode ;

  Press▲/▼to modifient l'adresse MAC4 ;

  La presse CFM pour confirmer l'adresse MAC4, introduisent alors l'adresse MAC5 éditent le mode ;

  Press▲/▼ pour modifier l'adresse MAC5 ;

  La presse CFM pour confirmer l'adresse MAC5, introduisent alors l'adresse MAC6 éditent le mode ;

  Press▲/▼ pour modifier l'adresse MAC6 ;

  La presse CFM pour confirmer MAC6 l'adresse, l'adresse MAC6 est montrée dans l'écran ;

  Pressez l'AMUSEMENT pour retourner à l'interface principale.

  5. arrangement réglé de logiciel de canalisation

  5,1. Vous avez besoin d'ensemble l'IP address de contrôleur avant le logiciel principal d'ensemble

  peut communiquer avec le contrôleur.

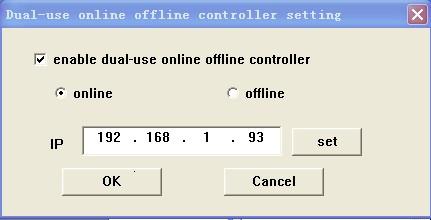

  5,2. Courez « le logiciel d'affichage à LED » (V2.844 ou ci-dessus) et le choisissez « en ligne

  /offline », montré en tant que ci-dessous :






  5.3. Après que vous ayez fait placer l'IP address, vous pouvez jouer les modèles.
