Description de produit détaillée

Contrôleur T-4000 pour la lumière de bande du pixel LED

Instructions du contrôleur T-4000



1. caractéristiques de système T-4000

1,32-256 niveau gris, correction de gamma de logiciel de soutien.

2, soutiennent les règles et la poignée en forme spéciale.

3, sortie à quatre orifices, chaque port peuvent soutenir 512-1024 pixels.

4, contrôle en différé (de Carte SD), contenu arrière de jeu stocké dans la carte d'écart-type.

5, le contrôleur peuvent sauver jusqu'à 16 dossiers, copient le dossier dans la carte d'écart-type dans l'ordre.

6, le dossier dans la carte d'écart-type doivent être appelés : 00_1.led, 01_1.led, 02_1.led .......

7, compatible avec IC simple et double, si vous commandez une ligne simple lumières d'IC LED, sans être relié à la ligne de CLK.

NOTE : 1. Quand le contrôle du contrôleur T-4000 moins de 512 lampes le débit d'images peut atteindre 30fps. Quand T-1000 commande plus de 512 lampes et moins de 1024 lampes que le débit d'images ralentira automatiquement.

2. Dans le modèle 2012 de série du T-4000to ajoutez un drapeau chinois sur la surface, vous doit employer le nouveau logiciel





puces 2.Support :



Genre pommes frites

Softwarecode&

Type de contrôleur

Lampes (max)

Note

LPD6803, D705,1101,6909, 6912

T-4000-6803

4096



LPD8806, LPD8809

T-4000-8806

4096



TM1803, TM1804, TM1809, TM1812

T-4000-TM

4096

TM1804 et TM1809 sont divisés en à grande vitesse et à vitesse réduite

TM1903, TM1904, TM1909, TM1912

T-4000-TM19

4096



UCS6909, UCS6912, UCS7009, UCS5903

T-4000-UCS-32

4096



UCS1903, UCS1909, UCS1912

T-4000-UCS-256

4096

divisé en à grande vitesse et à vitesse réduite

UCS3903

T-4000-UCS-1024

4096



DMX512

T-4000-DMX

680/2048

Compatible avec DMX512 standard

WS2801, WS2803

T-4000-WS

4096



WS2811

T-4000-WS2811

4096

divisé en à grande vitesse et à vitesse réduite

DS189

T-4000-DS189

4096



TLS3001, TLS3002, TLS3008

T-4000-TLS

--



P9813

T-4000-P9813

4096



SM16715

T-4000-SM16715

4096

divisé en à grande vitesse et à vitesse réduite

SM16716

T-4000-SM16716

4096



BS0901, BS0902

T-4000-0901

4096



BS0815

T-4000-0815

4096

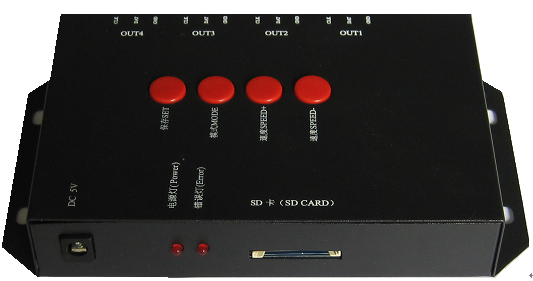

3. image d'aspect

Contrôleur T-4000 pour la lumière de bande du pixel LED

4. La signification du drapeau



Bouton

Signification

ENSEMBLE

Sauvez le votre s'ajustent

MODE

Commutez le dossier d'effet

SPEED+

Indiquez la vitesse

Appuyez sur le bouton d'ajustement de vitesse que le dossier jouera à leur tour.

VITESSE

Tournez vers le bas



DC5V

Puissance fournie

PUISSANCE

Voyant d'alimentation

ERREUR

Indicateur d'erreur

CARTE DE SD/SD

Logement pour carte d'écart-type







CLK

Ligne d'horloge

DAT

Ligne de données

LA terre

Fil de masse







NOTE : Pour le signal de TTL (SPI), la Terre de Signalisation de contrôleur doit se relier au fil de masse de LED directement.

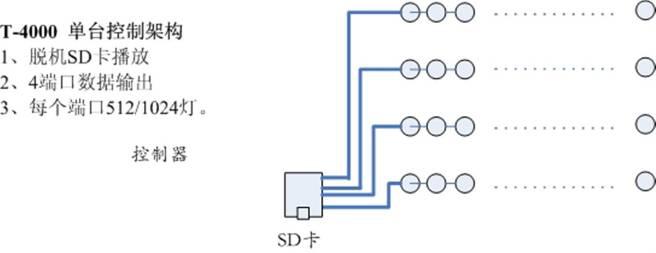

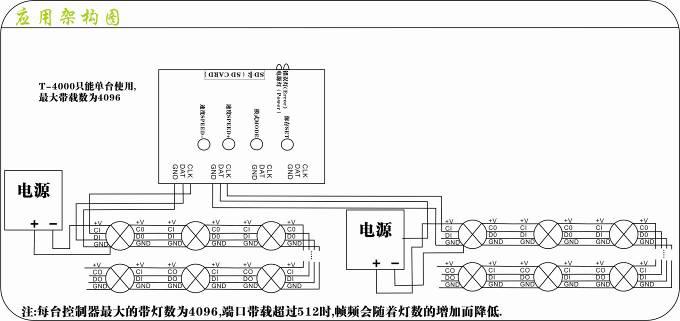

5. mode de la connexion

Contrôleur T-4000 pour la lumière de bande du pixel LED

Contrôleur T-4000 pour la lumière de bande du pixel LED



T-4000 peut seulement utilisé indépendamment.

6. économie de dossier :

Règles pour des dossiers de nomination :

« 00.led » ---------le premier dossier d'effet

« 01.led » --------- le deuxième dossier d'effet

« 02.led » --------- le troisième dossier d'effet

« 03.led » --------- le quatrième dossier d'effet





OU :

Si l'impact du dossier est appelé : copie du "" c.led le "" » b.led d.led la « de « a.led à la carte d'écart-type peut également utilisation benormal.

NOTE : La boîte T-4000 sauve 16 dossiers à la carte d'écart-type tout au plus.

7. paramètres spécifiques :

   Carte de mémoire :

   type : Carte d'écart-type (suggérez d'employer la carte ultra-rapide d'écart-type)

          Capacité : 128MB-2GB

          Format : FAT

          Format de fichier de magasin : *.led



   Paramètres physiques :

        La température fonctionnante : - 30℃-85℃

Tension locale : DC5V

Puissance fonctionnante : 3W

Taille : L170mm×W91mm×H31mm

Port de signal : 3pin relient le port

Poids : 0.36KG

NOTE :

Avant des dossiers de copie à la carte d'écart-type, la carte d'écart-type doit être composée comme format de FAT.

La carte d'écart-type dans le contrôleur ne peut pas être chaud-permutable, branchent la carte d'écart-type chaque fois, vous doit d'abord déconnecter l'alimentation d'énergie

8. dépannage :

   Question 1 : Après puissance, l'indicateur d'ERREUR T-4000 avait clignoté sans sortie d'affichage

réponse : L'indicateur d'ERREUR a été moyen de clignotant que le contrôleur n'a pas lu la carte correctement, problèmes possibles :

    La carte d'écart-type de ① est vide, sans le dossier d'effet.

    Le ② le dossier d'effet dans la carte d'écart-type et le modèle de contrôleur ne sont pas match, choisissent svp le modèle correct de contrôleur dans LedEdit et recréent alors le dossier d'effet *led.

    La carte d'écart-type de ③ n'a pas composé au FAT avant des dossiers d'effet de copie.

    Le ④ vérifient svp la tension de puissance d'approvisionnement, le contrôleur peut être individuellement actionné pour exclure des raisons de puissance

  Le ⑤ changeant la carte d'écart-type et examinent alors pour exclure la possibilité d'une mauvaise carte d'écart-type

Question 2 : Le contrôleur est mis sous tension, l'indicateur est normal, mais les lampes n'ont aucun changement d'effet

Réponse : Les raisons de ceci sont comme suit :

Contrôle de ① si la ligne du ′ s de lampe et le contrôleur se reliaient correctement

Le ② si le signal de TTL est reçu, la lampe et le contrôleur doivent être un terrain d'entente, que les moyens relient le ′ s de lampe et le ′ s de contrôleur rectifié ensemble

Le contrôle de ③ si le modèle choisissait pendant la fabrication de l'affichage introduit sur le match de carte d'écart-type que les puces ont employé dans l'éclairage

Question 3 : Contrôleur et lumière reliés, ensuite. Clignotement de lampes. Indicateur de contrôleur à la normale.

Réponse : Le ① le fil de masse n'est pas relié entre le contrôleur et l'éclairage.

         Le ② que le dossier dans la carte d'écart-type est mauvais, modèle de puce ne s'assortit pas avec le réel.

Alimentation d'énergie insuffisante de ③.

Question 4 : La carte d'écart-type ne peut pas être composée.

Réponse : Le ① s'assurent d'abord que la carte d'écart-type du côté du commutateur de protection est déjà ouverte.

Le lecteur de cartes d'écart-type de ② est cassé

Le ③ font tout de ceci ne peut pas traiter la question. Changez les essais de carte d'écart-type encore.
